面对EMC新法规GB/T 9254.1-2021,你需要知道的硬核知识

在2021年12月31日,国家标准化管理委员会发布了GB/T 9254.1-2021《信息技术设备、多媒体设备和接收机 电磁兼容 第1部分:发射要求》和GB/T 9254.2-2021《信息技术设备、多媒体设备和接收机 电磁兼容 第2部分:抗扰度要求》两份新标准,标准的适用范围包括:电视机、有源音箱、音频功率放大器、微型计算机、显示器、打印机、服务器、08及09类电源适配器等设备。这两份标准已于2022年 7月1日起正式实施。具体标准内容可以回看我们2月7号发布的新闻《CCC EMC 认证标准2022年下半年有更新!》


而在6月10日中国质量认证中心正式发文明确EMC新版标准执行的相关要求,通知正文可参看链接:

https://www.cqc.com.cn/www/chinese/c/2022-06-10/559025.shtml



相信各位在看完通知全文后,对新规GB/T 9254.1-2021的执行还有很多问题想要问,接下来让我们一起来解读:



一、关于 GB/T 9254.1-2021 与 GB/T 9254-2008 标准主要差异


1、GB/T 9254.1-2021 与 GB/T 9254-2008 标准正文差异点及总结

序号

新标准章节

GB/T 9254-2008

GB/T 9254.1-2021

总结

是否需要补充试验

1

第7章

警告:此为A级产品,在生活环境中,该产品可能会造成无线电干扰。在这种情况下,可能需要用户对其干扰采取切实可行的措施。

警告:在居住环境中,运行此设备可能会造成无线干扰。

A级声明描述警语不同。

CQC审核对此不会有硬性要求,企业可以先把旧版说明书或铭牌用完后再变更新版本的A级警语。

2

附录C

对1GHz以下辐射发射测量,EUT的假想边界为下图的虚线和实线围出的平行四边形区域

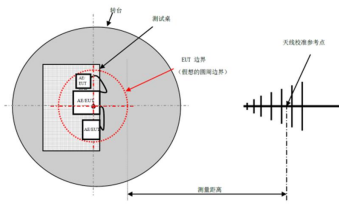

EUT的假想边界定义有变化,见下图的红色圆形区域


修改了辐射发射测量中,EUT、AE和相关电缆的边界定义。对0808类、09类产品的辐射发射试验项目有影响

3

表D.1

EUT 分为台式设备、落地式设备、台式和落地式组合设备、在墙壁上使用的设备(壁挂式)。

ETU 的布置形式改为台式、落地式、可台式或落地式、机架式、壁挂式、顶部安装式、手持式、穿戴式等。

增加ETU布置形式

4

1

规定了在用户安装现场测量的章节。见 10.9。

明确规定现场测试不在本标准的范围。

删除了现场测试这一形式

5

附录A

1GHz 以下辐射发射测试场地是:SAC或 OATS;见 10.4。

1GHz 以下辐射发射测试场地可以是:SAC、OATS、FAR。

增加1GHz 以下辐射发射测试场地FAR

6

附录A

增加了在OATS/SAC中的3米法限值、在3m/10m FAR/FSOATS 场地的限值。

7

附录A

当背景信号太强,可以在其他距离上进行,限值按

L2=L1(d1/d2)

调整。没有规定最小距离。

对于表A.2~表A.7中未规定的测量距离,如果经过了场地验证(按照GB/T6113.104- 2016的表1和表2或本文件的C.4.4),则可以在该距离下进行测量,此时,对于所选测量距离d2对应的限值L2,应按照下列公式计算:

L2=L1+20log(d1/d2)

1 GHz以下频段辐射发射的最小测量距离应为3 m,1 GHz以上频段辐射发射的最小测量距离应为1 m。见C.2.2.4

距离限制计算公式变化

8

A.2和表B.3

在高于 10%以上的流量下进行。

对于 100M/1000M 接口,应在最高速率下进行测试;对于10M 接口,要求同旧标准。

电信端口(RJ45)不对称(共模)传导发射修改,测试时按适用的电缆类型分别测试

9

C.2.2.1

孤立的瞬间高值忽略不计

如果孤立发射电平超出了相关限值,在两分钟的持续测量时间内,满足下列两个条件时,应被忽略不计:

1)此发射电平超过限值持续时间不超过1秒;

2)此发射在任何15秒观察期间超过限值不多于一次。

对孤立发射电平忽略不计的情况增加两个条件

10

附录A

增加对带金属屏蔽或抗拉部件的光纤端口以及天线端口(如GPS、WIFI等端口)不对称模式传导发射测试(一体化天线端口无需测试)

11

附录B

滚动的H屏

测试使用的屏幕显示图像优先选择带运动图像单元的彩条

新标准对产品的显示性能参数均置于最高后进行测试

由上表可以知道,GB/T 9254.1-2021新标准对使用GB/T 9254-2008取证产品影响主要在A级警语变更和增加光纤端口及天线端口不对称模式传导发射测试这两项,其余差异点都是测试过程中的一些细节的增加或删减。


2、09/16类产品在GB/T 9254.1-2021标准中新增的测试项目

无论是对于已取证或未取证的09/16类产品,有两项测试项目是在换版或新申请时需要特别留意的:

 1)产品不配带电源适配器销售时,需要根据附录A中“通过 AC/DC 电源转换器供电的 DC 电源端口设备,应按照 AC 供电设备考虑,并带着电源转换器进行测量。当制造商提供电源转换器时,应使用该转换器。”的要求进行试验。

 2)当产品有带有金属屏蔽或抗拉部件的光纤端口或天线端口,且预期使用的光缆超过3m时,需要增加不对称(共模)传导发射测试项目。如果光纤端口和天线端口都有的话,则进行两次测试。


3、09/16类产品证书换版方面申请资料变化

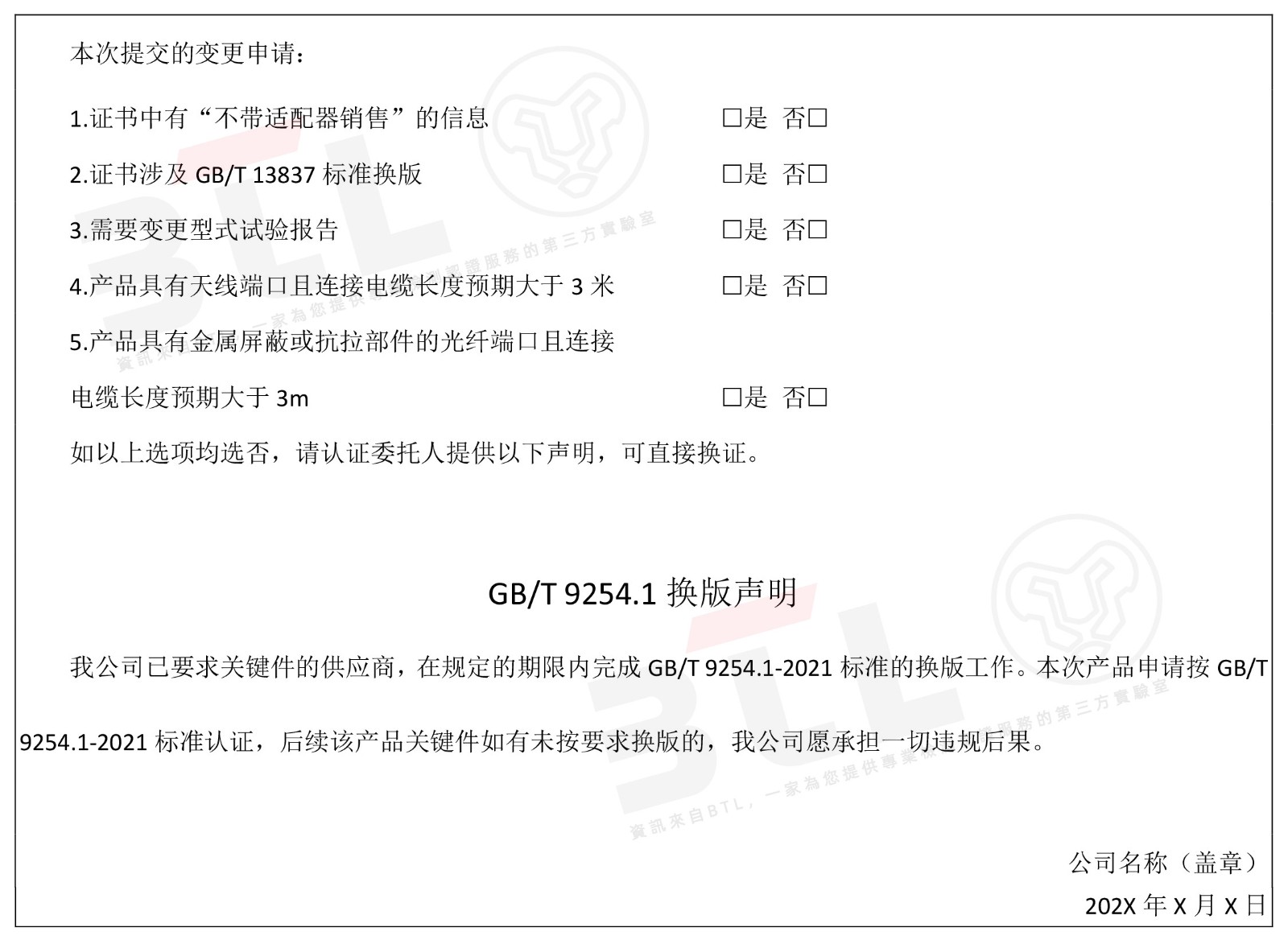

对于09/16类已取证产品(认证标准里不含GB/T 13837-2012非“不带适配器销售”的情况)只要企业承诺以下内容,就可以不用补充测试,且可直接换证。





二、关于 GB/T 9254.1-2021 与 GB/T 13837-2012 标准主要差异


1、GB/T 9254.1-2021 与 GB/T 13837-2012 标准正文差异点及总结

序号

新标准章节

GB/T 13837-2012

GB/T 9254.1-2021

总结

是否需要补充试验

1

附录A

4.5骚扰功率和5.6 30MHz~1GHz频率范围内有关设备(录像机除外)骚扰功率的测量

删除了骚扰功率试验项目要求。增加了 1GHz-6GHz 辐射骚扰场强测量。对于有关设备增加了30MHz-6GHz 辐射骚扰场强测量。对于 FM 和 TV 广播接收机,“最高工作频率”不包括本振和调谐频率。

删除了骚扰功率项目,增加高低频辐射项目,08类产品基本上都要测试。

2

附录A

4.7辐射功率

删除了直接到户卫星接收机调谐单元辐射功率测量限值要求,增加了30MHz-1GHz 直接到户卫星接收机室外单元辐射骚扰场强的测量。删除了直接到户卫星接收机室外单元辐射功率中的等效辐射功率测量限值要求,增加了1GHz-18GHz 直接到户卫星接收机室外单元辐射骚扰场强的测量(适用于在其天线主波束轴 ±7º外的本振泄露和杂散辐射)。见表 A.7

3

/

4 骚扰限值

删除了 RMS -平均值检波器测量要求。

4

附录A

增加了在 0.15MHz-30MHz 对广播接收机调谐器端口的传导发射要求。

如果产品具有FM广播接收机调谐器端口时,需要增加此项测试。

5

附录A

电视接收机本振基波和谐波的测量要求。

仅保留了对 FM 接收机本振基波和谐波的测量,对于电视接收机的本振基波和谐波,限值不再放宽。

核查原报告,如本振基波和谐波超出新标准限值则应整改后充试验。

6

附录A

30MHz~1GHz频段范围内3m法辐射场强测量中,5.7.5测量步骤中,对于垂直极化的测试,天线高度要求2m~4m。(主要涉及表5中给出的产品电视接收机、FM声音接收机)

不做特殊要求,同水平极化,天线高度要求1m~4m。

主要针对0808类,其他有电视/FM调谐接收功能的产品,接收天线在垂直极化下,天线高度改为1-4米移动

7

附录A

增加了在全电波暗室测量的限值及测量方法。

8

附录A

分别给出了30MHz-1GHz频率的10m测量和3m测量限值。

9

附录A

明确指出 30MHz-1GHz 的最小测试距离为3m,1GHz-6GHz的最小测试距离为1m。

10

附录B

彩条信号

有用信号方面的变化:测试使用的标准视频信号按复杂程度分为 4 级

数字电视接收机、机顶盒、个人计算机、DVD 设备、电子游戏机、独立的监视器等设备均使用最复杂的“带运动图像单元的彩条”作为标准视频信号



由上表可以知道,GB/T 9254.1-2021新标准对GB/T 13837-2012标准需要补充测试的地方有很多,所以基本上可以确认由GB/T 13837-2012变更为GB/T 9254.1-2021的产品都需要补充测试。而且新标准中还删除了骚扰功率测试项目。


2、08类产品在GB/T 9254.1-2021标准中新增的测试项目

因为标准GB/T 13837-2012标准主要对标08类产品认证,所以接下来我们来简单的总结写08类典型产品新旧标准测试差异及要求。

1)有源音箱(0801类)、功率放大器(0802类)新增测试项目

测试项目

适用端口

项目说明

不对称(共模)传导发射

具有FM广播接收机调谐器端口的产品适用

可以按附录A8.2中的AAN进行测试,也可以适用符合A8.3中要求的电流探头进行测试

低频辐射

壳体端口

产品处于典型状态时测试

高频辐射

壳体端口

产品主频大于108MHz时测试;如果原报告有考核过高频辐射,可以不用补充差异测试



2)0805类音视频处理设备(典型配置)新增测试项目

测试项目

适用端口

项目说明

低频辐射

壳体端口

产品处于典型状态时测试

高频辐射

壳体端口

产品主频大于108MHz时测试;如果原报告有考核过高频辐射,可以不用补充差异测试



3)0807类电源适配器(单一型号)新增测试项目

测试项目

适用端口

项目说明

低频辐射

壳体端口

/



4)0808类电视接收机/机顶盒产品新增测试项目

测试项目

适用端口

项目说明

不对称(共模)传导发射

具有调谐器端口的产品适用

使用符合A8.3中要求的电流探头进行测试

低频辐射

壳体端口

在TV模式下1-4米测量



除了以上表格列出的新增测试项目外,08类产品电源方面的管控与09/16类产品一样,产品不配带电源适配器销售时,需要根据附录A中相关要求进行试验。




三、除上表所列差异外,在新标准实际执行过程中还有三点需要特别注意的!


1、因产品的多样性,应充分考虑EUT的具体功能、端口等因素确定试验,企业可以提供原测试报告给BTL,我们会帮企业判断需要测试项目,并评估对应测试费用。


2、依据GB/T9254.1-2021第10章中“对于多功能EUT,可以在EUT同时执行其所有功能,依次执行每一功能,或执行任何组合功能时,通过测量EUT的发射来体现符合性。”的要求,当EUT不能同时执行所有功能时,应分别在不同的功能、运行模式下进行试验。


3、不配带电源适配器销售的产品,应根据GB/T9254.1-2021附录A中“通过AC/DC电源转换器供电的DC电源端口设备,应按照AC供电设备考虑,并带着电源转换器进行测量。当制造商提供电源转换器时,应使用该转换器。”的要求进行试验。这一点在上面的新旧差异对比里都有提及,需要特别特别留意!!!



四、新旧证书换版时对电源部分的特别要求


由于新法规对电源部分的测试要求有变,且大多数整机产品内电源部件是采用有认证的电源元件,所以对于整机证书换证,CQC认证中心大致分为以下三种情况换证:

1、08类产品整机,需要等待所用内部或外部电源完成换版后再转证。


2、09/16类整机,企业只要能承诺下文内容可不必等待所用内部/外部电源完成换版。

承诺内容:我公司已要求关键件的供应商,在规定的期限内完成GB/T 9254.1-2021标准的换版工作。本次产品申请按GB/T 9254.1-2021标准认证,后续该产品关键件如有未按要求换版的,我公司愿承担一切违规后果。


3、已获证产品不带适配器销售的情况,根据TC10的决议,换版时需要带着电源适配器补充测试(优先使用制造商提供的适配器,如制造商未能提供,则使用实验室提供的适配器,并在数据报告里明确提供方),电源适配器列入辅助设备。



五、新旧版本更换期间工厂检查要求


1、由于GB/T 9254.1-2021 换版截止日期尚未发布,检查组在实施监督检查过程中可按照现有有效证书所载明的标准完成检查


2、在安全GB 4943.1-202X 标准发布之前,如认证企业未实施GB/T9254.1-2021换版相关工作,检查员应在监督检查记录中如实记录,并在工厂检查报告附加说明页进行备注说明,向认证企业告知标准换版要求,暂不开具不符合项。


3、对于产品整机证书已更新新标准,但是报告内容没更新这种情况,工厂检查会依据原报告里的内容完成检查。


4、按标准法要求:7月1号后新标准实施,那作为生产厂生产、出厂的产品均需要满足新标准的要求。无论产品证书有无换版,生产都需要按新标准的要求。


5、目前各地厂检执法要求有所不同,各厂商请留意各地的抽检要求,进行评估风险!

目前深圳市的执行方案是:

 1)只要是7月1号后生产出货的必须按新标;

 2)若无生产日期,且无标识标准号的按新标测试;

 3)若无生产日期有标示标准号的,则按标示的标准进行测试;




六、EMC标准换版过渡期问题


1、EMC换版截止日期是什么时候?

由于临近安全4943的换版时间,所以CQC认证中心暂时没有公布EMC换版截止日期,这是为了不让企业浪费过多的资源在证书换版上。等安全4943新规执行时间确认好了,EMC换版截止时间也会一共确认公布。


2、新标准生效以后,依据旧版生产的产品是否还能继续出货销售?

建议企业在7月1号前将旧版生产的产品出库。


3、7月1日后的变更申请如果不涉及证书变化,是否可以按老标准申请?

不涉及证书的变化,变更申请可以按老标准申请。


4、设备证书上带适配器销售,电源适配器还是旧版的标准,影响整机换版吗?还是必须适配器换完,整机才可以更新版本?

需要先进行电源适配器换版,整机再更新版本。


5、7.1后生产的产品如果要整改才能满足新版标准,是否要先换版才能继续生产?

7月1日后,无论证书有无换版,企业都有责任生产符合新标准要求的产品。


6、对于“ODM获证模式”派生的证书,需要等待原型证书完成标准换版后再换版吗?

是的。


7、“OEM获证模式”派生工厂的CCC 证书,原型证书已注销了,能直接申请换版吗?

OEM派生证书是独立的,不受原证书影响,可以直接变更换版。



以上是对GB/T 9254.1-2021新标准全部的解读,如果大家有不懂的地方欢迎随时来BTL咨询。
