【解读】FCC Wi-Fi 6E AFC是什么?

去年8月份,FCC更新了KDB 987594,解除了Wi-Fi 6E第2阶段申请的限制,即FCC开始接受6SD - Standard Power Access Point、6FC - Fixed Client和6FX - Standard Client这三类设备的认证申请了。而此前为何会做限制,是因为美国的自动频率协调(AFC)系统还未完成和批准,无法为标准功率Wi-Fi提供有效的管理和服务,所以在解除标准功率设备申请限制的同时,FCC也宣布开始测试6 GHz AFC系统,截止至2024年2月23日,FCC共批准了七项AFC系统申请,这对于标准功率Wi-Fi开始在6 GHz频段运行至关重要。


那么到底什么是AFC系统?

哪类产品要做这个AFC测试?

测试AFC需要什么要求和资质?


下面为大家带来详细的解读:


>> AFC系统 <<

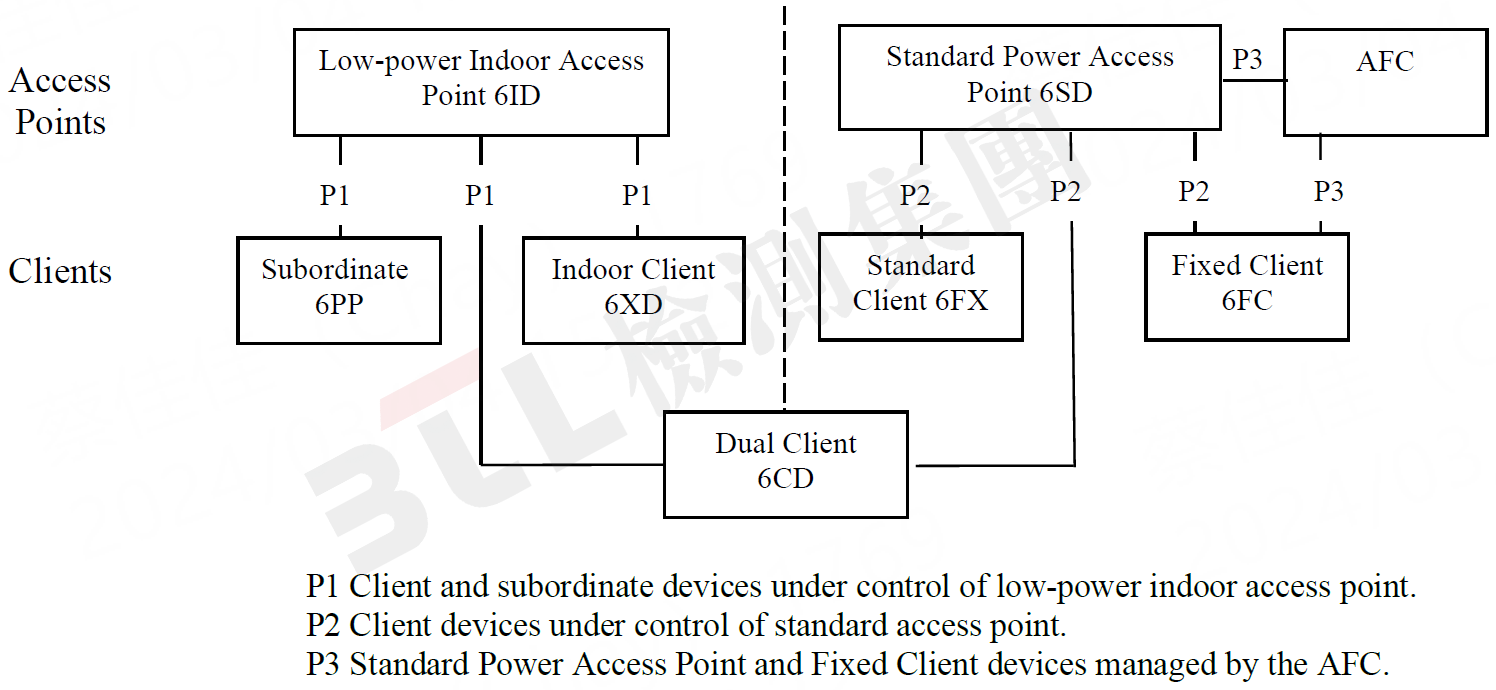

自动频率协调(AFC)系统,该系统可自动确定并提供在5.925 ~ 6.425 GHz (UNII-5)和6.525 ~ 6.875 GHz (UNII-7)频段运行的标准功率接入点(6SD)和固定客户端(6FC)设备可供使用的频率列表和最大允许功率。6SD和6FC设备只能以AFC系统指示可用的频率和功率水平进行传输。如下图所示。


AFC系统的要求在FCC Part 15.407(k)~(m)有详细的说明,如上述提及,已经有七家运营商的AFC系统获得批准了,即代表他们通过测试都符合了该法规条款的要求,FCC正在批准这些公司在6 GHz频段运营频谱管理服务。


而如果各大厂商想要做6SD或6FC设备认证申请,针对AFC的部分,无需满足FCC Part 15.407(k)~(m)的全部要求,只需满足15.407(k)(1)、15.407(k)(8)、15.407(k)(9)和15.407(n)的AFC相关要求即可,详见以下内容。



>> 标准功率设备技术要求 <<

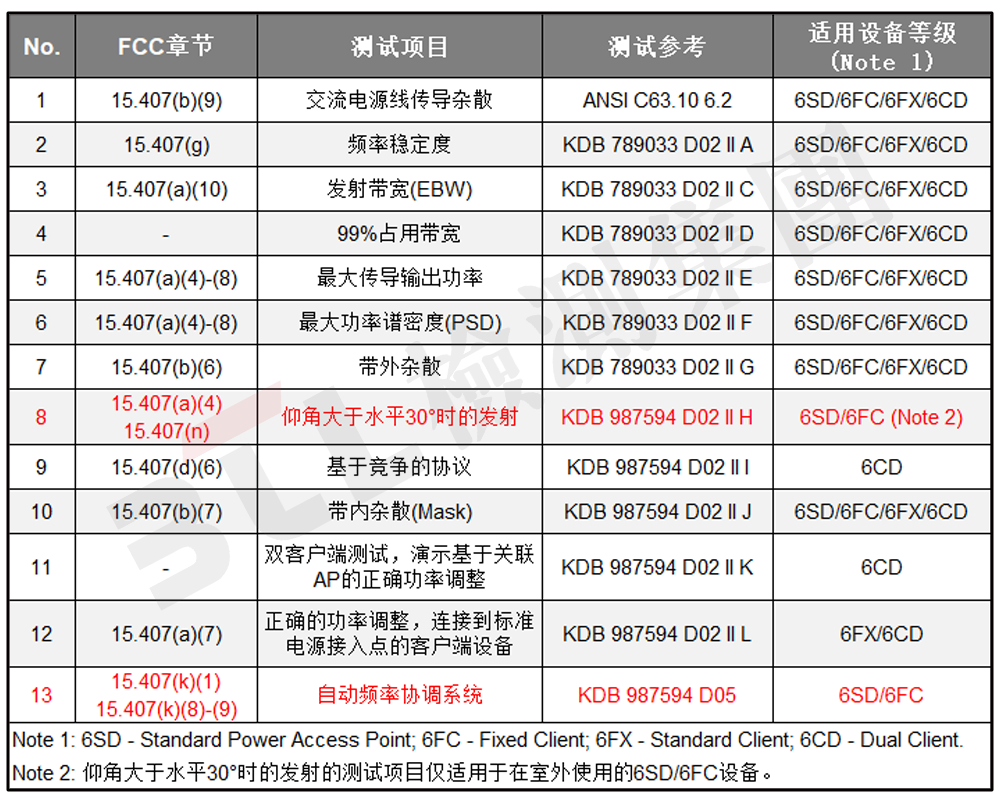

涉及标准功率的设备的技术要求如下表所示:


重点解析:

* No. 8 仰角大于水平30°时的发射,是为了保护现有的固定卫星服务,位于室外的6SD和6FC设备必须将其在任何仰角(从地平线测量)超过30度时的最大e.i.r.p.限制为21 dBm (125 mW)。

* No. 13 AFC系统,是为了保护现有的固定微波服务和射电天文服务等服务,需满足很多要求,包括但不限于:
> 6SD和6FC设备必须访问AFC系统,以确定在传输之前其地理坐标处的可用频率和每个频率范围内的最大允许功率。

> 6SD和6FC设备在初始传输之前或变更位置后,必须向AFC系统注册并获得授权,并获取可用频率和功率。

> 6SD和6FC设备必须通过提供以下参数向AFC系统注册:地理坐标、天线距地面高度、FCC ID号和唯一制造商序列号。

> 6SD或6FC设备必须直接或通过网络元件向AFC系统提供注册信息,注册方式必须通过UNII-5和UNII-7频段以外的任何有线或无线通信。

> 6SD或6FC设备必须每天至少联系AFC系统一次,以获取最新的可用频率和功率。如果联系失败,能多运行一天,第二天晚上11:59前未重新建立联系就必须停止运作。

> 6SD和6FC设备必须采取足够的安全措施,防止其访问未经批准的AFC系统等等。

> 6SD和6FC设备必须包括内部地理定位功能或安全连接到外部地理定位设备或服务的集成功能,以自动确定地理坐标和位置不确定性。

> 外部地理位置源可以通过有线或无线连接到6SD或6FC设备。

> 外部地理位置源必须使用安全连接连接到6SD或6FC设备。

> 6SD或6FC设备认证的申请人必须证明所使用的地理位置方法的准确性和位置不确定性。



>> 6SD & 6FC的AFC测试 <<

依据KDB 987594 D05 AFC DUT Test Harness Testing v01r01,上述6SD和6FC设备的AFC要求部分可通过测试工具进行测试,部分不行,如下所述:



* 当无法通过测试工具进行测试时,需要厂商提供单独的证明和测试报告。


上述提及的测试工具为“AFC DUT test harness”,是由Wi-Fi联盟开发的测试工具。那么就有厂商疑问,想要取得该测试工具,是否需要加入Wi-Fi联盟并获得其认可?还有厂商听说测试实验室还需要有CBSD资质才能测试AFC?
针对上述疑问,BTL研究官方的资料后发现,取得“AFC DUT test harness”测试工具并不需要加入Wi-Fi联盟并获得其认可,并且6SD和6FC设备的AFC测试也不需要取得CBSD资质,BTL还咨询了FCC官方,官方的回复证实了我们的理解是没错的。


做过低功率室内接入点(6ID)或室内客户端(6XD)设备的厂商能感受到,虽然其功率的Limit有30 dBm / 24 dBm,但PSD限制得很低,导致低带宽模式的功率很低,实际使用体验不佳。而标准功率设备就没有这种困扰,其功率和PSD Limit都很宽松,功率可以做得很大。故想要大功率设备的厂商可以考虑做标准功率设备


BTL现已具备FCC Wi-Fi 6E标准功率设备的认可资质和测试能量,欢迎广大厂商联系BTL团队,BTL会与您分享最专业最全面的认证资讯。
