解读|传导抗干扰——电磁兼容性(EMC)标准 BS EN IEC 61000-4-6 更新2023版啦!!!

目前,传导抗干扰标准BS EN IEC 61000-4-6已经更新到2023版。

相关时间如下:

DOP: 2024-04-11

DOW: 2026-07-11


哦,对了! ! 记得上一版还是BS EN 61000-4-6:2014版本,现在2023版都已经出来了!

先简单了解一下,相对于前一版本的主要重点差异,如下:


a.修改了注入方法选择的原则;删除了使用clamp注入法前需要检查AE端阻抗的要求


2014版本   如下图:

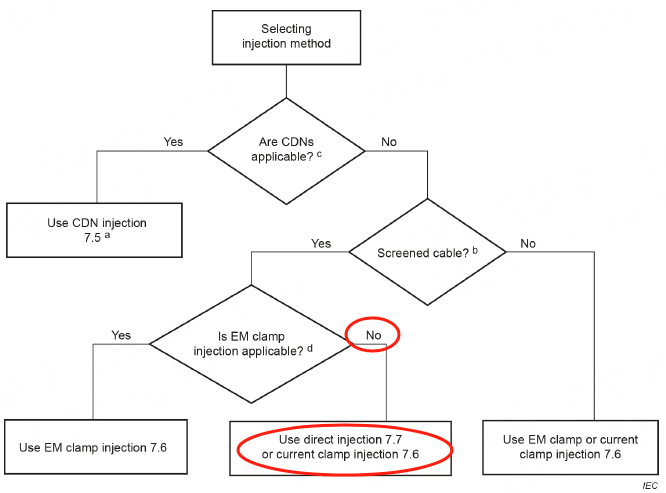

2023版本   如下图:



通过以上两张图片可以看出,在于无合适CDN选择的情况下,会有以下差异:

——对于屏蔽线,不合适EM clamp测试时,可选择direct injection或current clamp injection,比旧版多了current clamp injection的选择;

——对于屏蔽线,合适EM clamp测试时,新版就用EM clamp测试即可,旧版则需要检测AE端是否满足150Ω系统阻抗,再决定使用EM clamp 或 current clamp injection的测试方法;

——对于非屏蔽线,新版选择使用EM clamp或current clamp injection;旧版则需要检测AE端是否满足150Ω系统阻抗,再决定使用EM clamp or current clamp的具体测试方法。



b. 更新了放大器饱和度检查方法


在传导抗干扰测试中,需要放大器处于不饱和的状态下进行测试,2023版的标准对确认饱和度的方法进行了有化更新,如下:

1、在所有使用的耦合装置中,确定在每个频率步长电平设置过程中所需的最高正向功率P formax。

2、对于每个频率,重复以下步骤:

     a. 设置功放输出电平为P formax;

     b. 将射频信号发生器的控制电平提高5.1 dB;

     c. 记录新的正向功率P formax, inc;

     d. 如果对于所有频率步长,P formax, inc -P formax的差值在3.1 dB和7.1 dB之间,则放大器在公差范围内,并且测试系统足以在选定的测试电平进行测试。如果差值小于3.1 dB或大于7.1 dB,则放大器是非线性的,不适合测试。

或者,可以将上述饱和验证程序直接包含在每个CDN的电平设置过程中。



c.附件H变更为:多信号测试。


多信号测试应用的新增是为了缩短需要多种信号测试的产品的测试时间

但是!!但是!!但是!!如果采用多信号一起测试,测试结果仍是FAIL,则最终还是以单一信号测试的结果为准。


阅读了以上信息,您是否对2023版本的更新有了一定的了解?

BTL现在已经完成新版标准BS EN IEC 61000-4-6:2023研读,已具备测试能力,如果您想要了解更多的咨询,可以联系我们 !!!
